          Экспериментально исследовано воздействие протонного, нейтронного и гамма-излучений на фотоэлектрические свойства фотодиодов на основе селенида индия, работающих в ближней ИК-области. Обнаружено увеличение полосы пропускания и чувствительности фотодиодов. Фотодиоды такого типа рекомендованы к использованию в условиях повышенной радиации.

          В настоящее время большой практический и научный интерес представляют разработка технологии и изготовление радиационно-стойких фотоприемников на основе слоистых соединений для ближней ИК-области спектра. Такие фотодиоды могут применяться в приемниках видимого и ближнего ИК-излучения, работающих в условиях повышенной радиации. Физические основы технологии изготовления фотодиодов на основе селенида индия подробно описаны в [1]. Влияние ионизирующих излучений различного вида на электрофизические и фотоэлектрические свойства монокристаллических образцов селенида индия и фотодиодов на его основе исследовано в [2- 5]. Однако подробных исследований радиационной стойкости фотодиодов на основе селенида индия проведено недостаточно.
          Данная статья посвящена исследованию влияния имитирующих факторов ядерного взрыва и протонного облучения на фотоэлектрические свойства фотодиодов на основе селенида индия. Исследуемые фотоприемники были подвергнуты следующим типам ионизирующих излучений:
          на воздействие поражающих факторов ядерного взрыва (ЯВ) с уровнем нейтронов с энергией >0,1 МэВ и флюенсом 3,0·10¹² см^-2 и импульсного гамма-излучения мощностью 1,0·10¹⁰ Р/с;
          на воздействие протонного излучения с флюенсом 5,0·10¹³ см^-2.
          До и после указанных выше видов ионизирующего излучения измерялись спектральные характеристики, амплитудно-частотные характеристики, монохроматическая и вольт-ваттная чувствительность фотодиодов.
          Результаты измерений указанных параметров для фотодиодов при напряжении 3 В до и после облучения приведены в таблице.

          Как видно из таблицы, значения монохроматической и вольт-ваттной чувствительности на основе селенида индия после воздействия указанных факторов несколько увеличиваются, что указывает на возможность использования этих фотодиодов в условиях повышенной радиации. Увеличение фоточувствительности фотодиодов наблюдалось после импульсного гамма- и нейтронного облучения (рис. 1). Как видно из рисунка, в коротковолновой области спектра наблюдается значительное увеличение, а в длинноволновой области - резкий спад фоточувствительности. При этом основной максимум не смещается.

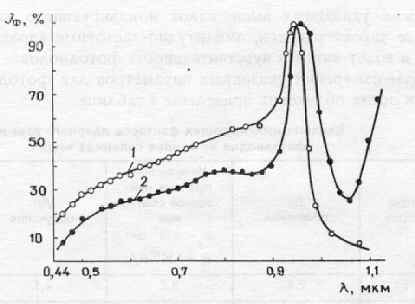

Рис. 1. Спектр фоточувствительности фотодиодов: 1 - после импульсного гамма-излучения; 2 - после нейтронного излучения

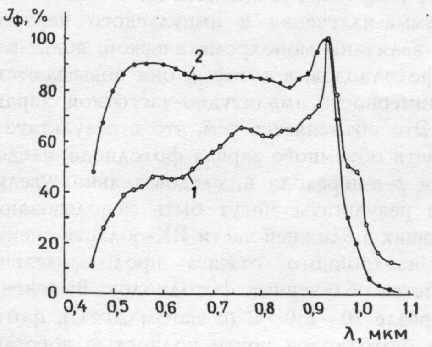

          Иная картина наблюдается при облучении фотодиодов на основе селенида индия протонами с флюэнсом 5,0·10¹³ см^-2 (рис. 2). В этом случае фоточувствительность в коротковолновой области спектра уменьшается, и, наоборот, в длинноволновой области спектра, увеличиваясь, имеет тенденцию к росту дополнительного максимума. При этом основной максимум несколько сдвигается в длинноволновую сторону спектра. Наблюдаемые изменения в результате воздействия ионизирующего излучения могут быть связаны с образованием радиационных дефектов, созданных в слоистых структурах селенида индия.

          Амплитудно-частотная характеристика (АЧХ) U =j(t) фотодиодов измерялась по известному методу в полосе частот 100-1000 МГц. Неравномерность АЧХ определяли по формуле
          n = 20 lg (U_{c макс}/U_{с мин}),
где U_{c макс} и U_{с мин}, соответственно, максимальное и минимальное напряжение сигнала фотоотклика в измеряемой полосе частот.
          В результате воздействия импульсного гамма- и импульсного нейтронного излучения на частотных характеристиках фотодиодов на основе селенида индия наблюдалось увеличение частотного диапазона. Частотный диапазон при одиночном воздействии ионизирующего излучения увеличился на 10-20 %. Результаты воздействия импульсного гамма-излучения и импульсного нейтронного облучения существенно влияют на величины монохроматической, вольт-ваттной и интегральной чувствительности фотодиодов, в которых они повышаются приблизительно на 20-40 %. Неравномерность амплитудно-частотной характеристики увеличивается на 40-65 %. Это объясняется тем, что в результате облучения происходит расширение области объемного заряда фотодиода, следствием чего является уменьшение емкости р-n-перехода и, следовательно, увеличение полосы пропускания. Полученные результаты могут быть использованы при изготовлении фотодиодов, работающих в ближней части ИК-области спектра.
          Исследовано также влияние изохронного отжига продолжительностью 30 мин на фотоэлектрические свойства облученных фотодиодов. Выяснено, что после изохронного отжига в интервале 70-130°С (с шагом 20°C), фотоэлектрические параметры исследуемых фотодиодов почти полностью восстанавливаются. Установлено, что дефекты, вводимые облучением, являются нестабильными, они исчезают за одну стадию изохронного отжига, т. е. происходит постепенная рекомбинация радиационных дефектов.
          При малых флюенсах облучения, по всей вероятности, в основном происходит перераспределение примесей золота, являющегоcя компенсирующим элементом при получении р-n-перехода, вследствие чего получается более совершенный и стабильный p-n-переход и фоточувствительность фотодиодов увеличивается [6]. С ростом флюенсов облучения миграция радиационных дефектов в межслойном промежутке слоистого кристалла селенида индия облегчает процесс образования комплексов, приводящих к некоторой деградации фотоэлектрических материалов фотодиодов.
          На основании полученных результатов можно рекомендовать эти виды фотоприемников для работы в условиях повышенной радиации.
