УДК 621.383.4/5:621.317.7

СИСТЕМА АВТОМАТИЗИРОВАННЫХ ИЗМЕРЕНИЙ СПЕКТРАЛЬНЫХ
ХАРАКТЕРИСТИК ПЛОТНОСТИ СЛАБЫХ ИЗЛУЧЕНИЙ

Ю. Р. Винецкий, Ю. Д. Козырев, П. Е. Хакуашев

Государственное унитарное предприятие "Научно-производственное объединение "Орион",
Москва, Россия

М. Ю. Винецкий

Московский Государственный институт электроники и математики, Москва, Россия

          Установка для автоматизированных измерений спектральных характеристик плотности излучения в спектральном диапазоне 1-2 мкм базируется на стандартном монохроматоре и персональном компьютере, позволяет с высокой точностью и оперативностью измерять спектральные характеристики излучений, в том числе слабых источников, дешева в изготовлении. В установке применены малошумящий предусилитель с программно-управляемым коэффициентом усиления, микроконтроллер управления и 12-рязрядный АЦП. Система обработки сигнала реализует эффективные алгоритмы фильтрации сигнала из смеси с шумами и помехами (подавляются НЧ-шумы и сетевые наводки, для повышения отношения сигнал - шум применяется накопление). Это дает возможность регистрировать сигналы от 2·10-14 Bm/Ц N (N=24...212 - число усредняемых отсчетов задается оператором или устанавливается автоматически для достижения необходимого отношения сигнал - шум). Развитый пользовательский интерфейс позволяет гибко управлять измерительными процедурами, радикально снижая затраты труда экспериментатора на выполнение рутинных операций.

          При исследовании структур на основе кремния, легированного эрбием (Si:Er), одной из основных является задача измерения характеристики спектральной плотности излучения (СПИ) таких структур. Традиционная "ручная" измерительная процедура с использованием монохроматора при этом весьма трудоемка и длительна и, кроме того, плохо приспособлена для измерения слабых излучений. Действительно, монохроматор вручную устанавливают на требуемую длину волны излучения l, отсчет мощности выходного сигнала ведется визуально по шкале аналогового измерителя среднеквадратического значения после завершения переходных процессов и истечения времени накопления, показания прибора вводят в ПЭВМ вручную и т. д. На измерение одного значения СПИ требуется, таким образом, около 3 мин (без учета дальнейших обработок). Оценка достоверности измеренного значения при этом отодвинута по времени от измерения - возможно, результат придется уточнять, о чем будет известно спустя часы. В связи с длительностью измерений данные оказываются подверженными трендам различной природы (дрейф параметров усилителя и т. п.). Так как в тракте аналоговой обработки сигнала технически сложно организовать низкочастотный спад коэффициента усиления одновременно режекцию гармоник сетевой частоты, накопление отсчетов сигнала как процедура повышения отношения сигнал - шум обладает ограниченной эффективностью. Задачей, решавшейся в данной работе, было создание системы автоматизированных измерений (САИ), свободной от указанных недостатков и удовлетворяющей следующим общим требованиям:
          САИ должна базироваться на существующем стандартном оборудовании - монохроматоре типа МДР и ПЭВМ клона РС и быть относительно дешевой;
          САИ должна реализовать эффективные алгоритмы выделения сигнала из смеси с широкополосными шумами и сетевыми наводками и обеспечивать широкие возможности "размена" длительности измерения на величину порогового сигнала;
          система должна обладать развитым пользовательским интерфейсом, позволяющим экспериментатору гибко управлять параметрами измерительной процедуры, оперативно отслеживать результат измерений и максимально освобождать от рутинных операций по манипуляциям с данными.
          Разработанная нами САИ СПИ, реализующая эти требования, описана ниже.
          Структурная схема САИ представлена на рис. 1.

Рис. 1. Структурная схема системы автоматических измерений:
1 - блок питания усилителя накачки; 2 - усилитель накачки; 3 - плата АЦП; 4 - ПЭВМ; 5 -
монохроматор МДР-23; 6 - усилитель фототока (ПУФ); 7 - контроллер (ПУФ); 8 - вторичные источники
питания (ПУФ); 9 - блок питания усилителя; 10 - блок управления двигателем монохроматора

          Наряду со стандартными устройствами, такими как монохроматор, блок управления двигателем, блоки питания и усилитель накачки светодиода, САИ содержит программируемый усилитель-формирователь (ПУФ), предназначенный для работы в составе САИ совместно с модулем аналогового ввода/вывода АЦП под общим управлением ПЭВМ. Ниже приведены основные характеристики усилителя- формирователя.

Коэффициенты усиления (прогр.) 1, 2, 4, 8, 16, 32, 64, 128
Периоды импульса инжекции (прогр.), мс 9,5; 15,5
Число импульсов инжекции (прогр.) 32, 64, 128, 256
Скважность импульсов инжекции (прогр.) 2, 3, 4, 5
Число выборок АЦП за период инжекции (прогр.) 2, 3, 4, 5

          ПФУ выполняет следующие функции:
          прием и обработка цифровой управляющей информации от ПЭВМ;
          прием оптического сигнала, его преобразование и предварительное усиление в ФПУ;
          программируемое усиление сигнала;
          формирование программируемой последовательности импульсов инжекции (накачки) для управления питанием тест-структур;
          формирование сигналов управления шаговым двигателем развертки монохроматора.
          Предварительный усилитель-формирователь представляет собой цифро-аналогове устройство, сочетающее в себе блоки аналоговой и цифровой обработки.
          Блок цифровой обработки - контроллер предназначен для приема, обработки и генерации логической информации. Он построен на основе микроконтроллера фирмы Microchip и нескольких буферных элементах сопряжения. Микроконтроллер осуществляет прием управляющих инструкций от ПЭВМ через буферный универсальный регистр и декодирует их в последовательность элементарных операций по управлению внешними объектами: изменяет коэффициент масштабирования, генерирует импульсы инжекции, управляет двигателем.
          Прием и передача инструкций осуществляется по 8-разрядной параллельной шине данных, соединяющей порты ввода-вывода АЦП и ПУФ. Согласно вложенной программе, микроконтроллер анализирует и выполняет инструкцию и выставляет при необходимости "ответ" на шине данных, подтверждая выполнение.
          Блок аналоговой обработки включает в себя усилитель фототока и масштабный усилитель напряжения, а также малошумящие источники питания и смещения. Коэффициент усиления усилителя программируется и может регулироваться в пределах 1-128 с кратностью 2. Так как плата АЦП содержит также встроенный усилитель с программируемым усилением от 1 до 8, чувствительность системы можно оперативно подстраивать в диапазоне 60 дБ для последующей оцифровки 12-разрядным АЦП.
          Работа САИ в автоматическом режиме происходит следующим образом. Оператором задаются начальные настройки эксперимента (подробнее см. ниже), в том числе диапазон длин волн излучения lini и lend, шаг изменения длины lstep и критерий автоматического завершения процедуры измерения СПИ на каждой длине волны (им может быть достижение предельного времени измерения, набор заранее определенного числа отсчетов N для усреднения, достижение "заказанного" уровня отношения сигнал - шум в выходных данных или комбинация этих условий). Генератор импульсов накачки вырабатывает "пачки" из равноотстоящих импульсов, каждая из которых отвечает одному блоку выходных данных. Стробирование отклика осуществляется несколько (2-5) раз за период следования импульсов накачки, таким образом, блок выходных данных, подлежащих цифровой обработке, состоит из (2-5)*N 12-разрядных чисел. На каждой длине волны в первой фазе цикла измерений САИ адаптирует коэффициент усиления таким образом, чтобы данные на выходе аналогового тракта "укладывались" в динамический диапазон АЦП. Далее производится накопление данных с предварительной цифровой фильтрацией с помощью (2-5)-точечного временного окна и последующее их накопление/усреднение, причем результаты обработки обновляются после каждого блока. Процедура продолжается, пока не будет удовлетворен заданный критерий завершения измерений СПИ на данной длине волны. После этого набор статистики прекращается, система записывает результат измерений в файл (в него заносится среднее значение СПИ, оценка среднеквадратического отклонения, отношение сигнал - шум и другие справочные данные) и переходит к следующей длине волны, и так до последней длины волны заданного диапазона. В системе предусмотрено ограничение объема статистики отсчетов на одной длине волны числом N = 212 (этого вполне достаточно для всех известных нам практических целей). Управление САИ ведется с помощью терминала ПЭВМ. Программа управления представляет пользователю графический интерфейс (рис. 2) и характеризуется минимальными требованиями к компьютеру (РС 486/4МВ, DOS).

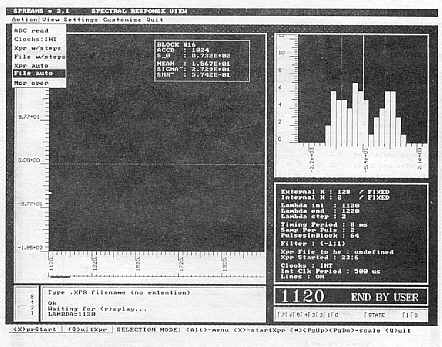

Рис. 2. Вид экрана при работе САИ в режиме выполнения эксперимента

          Программа позволяет работать как в основном - автоматическом режиме, описанном выше, так и в пошаговом режиме - с переходом к каждой следующей длине волны по каманде оператора. При этом в основном графическом окне могут отображаться как текущие данные в координатах "амплитуда-время" (режим осциллографа), так и измеренная к текущему моменту часть спектральной характеристики (режим спектральной характеристики).
          Дополнительные возможности контроля хода эксперимента предоставляет окно гистограммы собранных данных, обновляемой с поступлением каждого очередного блока данных (в правой верхней части экрана на рис. 2) - с ее помощью пользователь способен оценивать достоверность поступающих данных и при необходимости оперативно вмешаться в ход эксперимента. Для облегчения работы экран содержит т. н. окно терминала (под основным графическим окном на рис. 2), в которое система выводит сообщения о своих текущих действиях, "эхо" команд пользователя и подсказки. Имеется также информационная панель текущих настроек и "l-монитор", отражающий состояние монохроматора. В подменю основных меню действий системы (Action, изображено раскрытым на рис. 2) предусмотрены также различные возможности тестирования и отладки системы. При измерениях в графическое окно, кроме графика СПИ, также выводятся текущие числовые значения среднего измеренного отклика, СКО, отношение сигнал - шум и число усредненных отсчетов. Возможности вариаций параметров эксперимента иллюстрируются рис. 3, изображающем экран в режиме задания настроек. Могут быть заданы спектральный интервал и шаг сканирования (Lambdas), параметры импульсов накачки (Pulses), внешнее и внутреннее усиление (Amplifiers), способ именования выходного файла данных (Naming), критерий завершения набора статистики на каждой длине волны (End condition) и другие справочные данные.

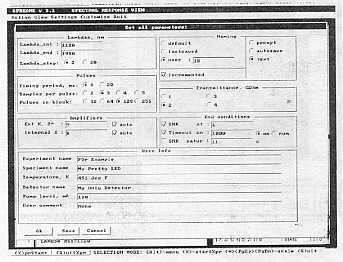

Рис. 3. Вид экрана при задании настроек эксперимента

          На рис. 4 приведена полная спектральная плотность мощности шума помех на выходе системы (в данном примере период следования импульсов "накачки" Т = 15,5 мс, применено трехточечное временное окно, число усреднений N = 128; в тракте действуют реальные шумы фотоприемника, усилителя и сетевые наводки). Видно, что НЧ-шумы и гармоники основной частоты 50 Гц эффективно подавляются. Это позволяет вести "размен" времени измерений на точность с эффективностью, близкой к теоретической эффективности накопления некоррелированных отсчетов ~ЦN. Такая зависимость и наблюдалась нами в экспериментах при доступных значениях N. Таким образом, экспериментатор сам вправе назначить "временную цену" точности измерений, исходя из стоящих перед ним задач и степени зашумленности фотосигнала, либо он может определить лишь стратегию такого размена и поручить определение объема выборки системе.

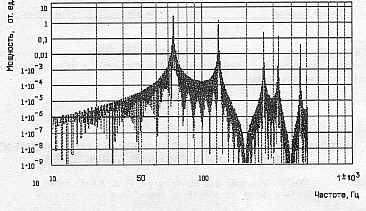

Рис. 4. Спектральная плотность мощности шума помех

          Рис. 5 иллюстрирует СПИ структуры Si:Er, измеренный с помощью описываемой САИ. В таблице представлена сравнительная характеристика типовых временных затрат при измерении СПИ-методами "вручную" и с помощью САИ.

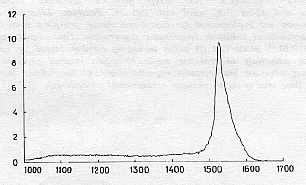

Рис. 5. Спектр излучения структуры Si:Er

Параметры Вариант измерения
ручнойавтоматический
Число точек отсчета 500500
Шаг сканирования, нм 22
Число отсчетов на длине волны 1128
Точность считывания данных, % Стрелочный вольтметр
5
10-разрядное АЦП
0,1
Время замера на длине волны /
перемещения, мин (с)
1 (10)2 (1)
Общее время проведения
эксперимента, мин
~60020
Обработка результата Ручной ввод данных
в ПЭВМ
~240 мин
Автоматически
в процессе
измерения
Суммарное время, мин (ч) 840 (14)20
Участие оператора Все времяПри запуске

          Таким образом, разработанная нами САИ позволяет существенно повысить точность и эффективность измерений СПИ, в том числе и применительно к слабоизлучающим источникам.
