УДК 621.315.692
Э. Ю. Салаев, И. Р. Нуриев, Х. Д. Джалилова, Н. В. Фараджев
Институт фотоэлектроники АН Азербайджана, Баку, Азербайджанская Республика
На подложках BaF2 (111, 100), методом конденсации молекулярных пучков были выращены эпитаксиальные пленки Pb1-xSnxSe (х = 0,03 - 0,07) легированных In. Исследованы особенности их роста и электрофизические свойства. Сведения о структуре пленок были получены электроно-графическим, рентгенодифрактометрическим и электронно- микроскопическим методами. Эпитаксиальные пленки толщиной 1-1,5 мкм получались при температуре подложек (400 - 450) ± 0,5°С. Значения полуширины кривого качания рентгеновской дифракции изменялись в пределах W1/2= 100-200". Концентрация и подвижность носителей заряда соответственно составляли: n = (2-5)·1016 см-3; m = (2-3)·104 см2/В·с. Пленки имели зеркально-гладкую поверхность с плоскостями роста (111, 100) на различных подложках. Исследованы температурные зависимости постоянной Холла и подвижности носителей заряда эпитаксиальных пленок Pb1-xSnxSe легированных In (0,3-0,5 мас. %). Показано, что подвижность, определенная из измерений эффекта Холла и электропроводности в области примесной проводимости, изменяется по степенному закону m ~Т-n, где n = 1,6-2,5.
Твердые растворы Pb1-xSnxSe являются перспективным материалом для
оптоэлектроники.
Эпитаксиальные пленки этих материалов используются в оптоэлектронике и нашли широкое
применение в спектральном диапазоне 8-12 мкм в качестве фотодиодов с барьером Шоттки
[1]. Однако о фотопроводимости монокристаллов или эпитаксиальных пленок твердых
растворов Pb1-xSnxSe до настоящего времени не сообщалось, что, по-видимому, связано с
отсутствием материалов с пониженной концентрацией (< 1016 см-3).
В ряде работ [2, 3]
исследовались монокристаллы и эпитаксиальные пленки Pb1-xSnxSe, в которых имеются данные
по их электрофизическим и фотоэлектрическим свойствам. Однако характер механизмов
рассеяния носителей тока в этих материалах окончательно не выяснен. В настоящей работе
исследованы особенности роста и электрофизические свойства эпитаксиальных пленок
Pb1-xSnxSe (х = 0,03-0,07) легированных In с различными степенями компенсации. В качестве
подложек использовались свежесколотые грани и полированные пластины
BaF2 (111, 100).
Пленки выращивались методом конденсации молекулярных пучков из заранее
синтезированных твердых растворов Pb1-xSnxSe легированных In.
Сведения о структуре пленок были получены электроно-графическим,
рентгенодифрактометрическим и электронно-микроскопическим методами.
Структурно-совершенные пленки толщиной 1-1,5 мкм получались при температуре
подложек (400-450) ± 0,5°С. Значения полуширины кривого качания рентгеновской
дифракции сильно зависели от структурного совершенства поверхности подложек и изменялись
в пределах W1/2 = 100-200". Концентрация и подвижность носителей заряда, соответственно,
составляли: n = (2-5)·1016 см-3;
m = (2-3)·104 см2/В·с. Пленки имели зеркально-гладкую
поверхность с плоскостями роста (111, 100) на различных подложках.

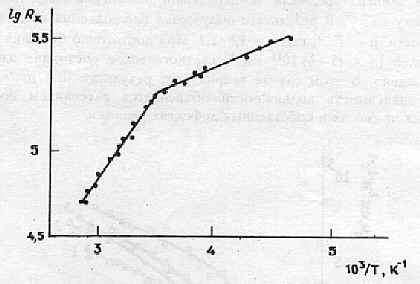

Исследованы температурные зависимости постоянной Холла эпитаксиальных пленок
Pb1-xSnxSe легированных In (0,3-0,5 мас. %) с различными
концентрациями носителей тока (рис. 1).
В области примесной проводимости Rx слабо зависит от температуры (5-7 %) в интервале от
самых низких температур до 200-250 К. Такая зависимость, наблюдаемая до температур, при
которых появляются в заметном количестве неосновные носители, указывает на отсутствие
зависимости концентрации носителей тока от Т. Концентрация носителей тока в этой области
температур определяется концентрацией ионизационных примесей и собственных дефектов. С
повышением температуры при > 250 К наблюдается уменьшение Rx, что связано с увеличением
концентрации носителей тока и переходом к смешанной, а затем и к собственной
проводимости.
У зависимости lgRx (1/Т) имеются различные наклоны 77-130 К - область примесной
проводимости, 150-250 К - область смешанной проводимости.
Используя приближения R ~ exp (DЕ/2КТ), оценивалась глубина залегания примесных
состояний. Произведенная оценка показывает, что примесные донорные уровни находятся на

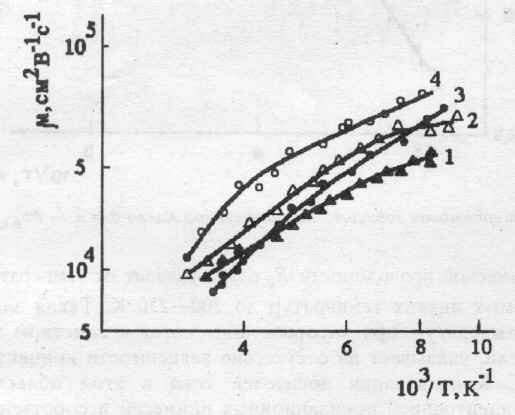

глубине ~0,02-0,03 эВ ниже дна зоны проводимости. На рис. 2 представлены температурные
зависимости m = Rхs
для исследованной группы легированных и нелегированных
эпитаксиальных пленок Pb1-xSnxSe (х = 0,07). Анализ экспериментальных кривых
mх(Т)
показывает, что подвижность в Pb1-xSnxSe, определенная из измерений эффекта Холла и
электропроводности в области примесей проводимости, изменяется по степенному закону
m ~Т-n, где
-n = 1,6-2,5.
Как видно из рисунка, область температур, при которых наблюдается
степенная зависимость при низких концентрациях носителей, начинается с температур порядка
100 К, а при высоких концентрациях с более высоких температур, величина
n убывает с ростом
концентрации. Температурная зависимость подвижности в Pb1-xSnxSe
при Т < 100 К
объясняется рассеянием на ионизованных примесях, а при Т > 100 К в области примесной
проводимости на длинноволновых акустических фононах. Отличие от закона
m ~ Т -3/2,
характерного для акустического рассеяния, связано с тем, что в этих указанных
полупроводниках сама эффективная масса изменяется с температурой вследствие изменения
ширины запрещенной зоны и энергии носителей. В этом случае теория дает:
m ~ m*-5/2Т -3/2.
Первый сомножитель приблизительно обратно пропорционален температуре, если
температурное изменение эффективной массы имеет величину ~Т0,45.
В результате получается
наблюдаемая нами температурная зависимость m
~ Т-n, где -n = 1,8-2,2. При достаточно
больших концентрациях носителей (n > (5-6)·1016 cм-3) статистическое состояние электронов
и дырок вырождено. В этом случае теория дает результат:
m ~ m*-2Т-1 и температурная
зависимость подвижности объясняется рассеянием носителей на ионизованных примесях и
собственных дефектах решетки.
Л и т е р а т у р а
1. С и з о в Ф. Ф. Твердые растворы халькогенида свинца и олова и фотоприемники на их основе//Зарубежная
электронная техника (ЗЭТ). 1977. Т 24. С. 3-48./
2. К а й д а н о в В. И., Н е м о в С. А., Р а в и ч Ю. И. Самокомпенсация электрически активных примесей
собственными дефектами в полупроводниках типа АIVВVI//ФТП. 1994. Т. 28. Вып. 3.
С. 269-393.
3. А л е к с е е в а Г. Т., Г у р и е в а Е. А., К о н с т а н т и н о в П. П. и др. К вопросу об ионизации
изоэлектронной примеси олова в разбавленном твердом растворе
Pb1-xSnxSe:Na//Там же. Т. 29. Вып. 8. С. 1388.
E. Yu. Salaev, I. R. Nuriyev, Ch. J. Jalilova, N. V. Faradjev
Institute of Photoelectronics of the Azerbaijan Academy of Sciences, Baku, Azerbaijan
Films of Pb1-xSnxSe (x = 0,03-0,7) doped by In atoms have been grown on the substrated of BaF2 (111, 100) by a molecular beam condensation method. Peculiarities of growth and their electrophysical properties have been investigated. The data on structure of films were obtained by electronographic, X-ray diffractometric and electron-microscopic methods. Epitaxial films by the thickness about 1-1,5 mm werw obtained at the substrate temperature equal (400-450)± 0,5°C. The magnitudes of half-width of swinging curve of the X-ray diffraction changed within limits of W1/2 = 100-200". The concentration and mobility of the charge carriers were n = (2-5)·1016 cm-3 and m = (2-3)·104 cm2/V·s, accordingly. Films had a mirror-smooth surface by planes of growth (111, 100) on various substrates. The temperature dependences of a Hall coefficient Rн of the Pb1-xSnxSe doped by indium (0,3-0.5 mas. %) with different concentation of the charge carries werw investigated. In is shown that mobility determined from Hall and electroconductivity measurements in the impurity conductivity region changes on degree-low m ~ T-n, where n = 1,6-2,5.
